Der #KSD – KRAFFT Steel Dryer
“… over the past years, KRAFFT Walzen has delivered around 300 #KSD – KRAFFT Steel Dryers direct to paper mills and OEMs in the North American market.
We can fulfil all demands in respect of dimensions (433+” face length), speed (6.600+ fps) and operation pressure (200+ psi). This allows us to support projects on a short-term notice and have the full competence for large volume projects with big dimensions and volumes.
We have a strong believe, that our #KSD with its unique and proven design has set the benchmark for paper drying …. “
The Lightest
- Weniger Antriebsleitung
- schnelleres Aufwärmen
- höhere Verfügbarkeit der PM
- mehr Papier
The Stiffest
- Ruhiger Lauf
- weniger Lagerlast
The most Sustainable
- Beste Trocknungsleistung
- maximale Papierbreite
- höchste Effizienz
- mehr Papier
Das Benchmarkprodukt für die Zukunft der Papiertrocknung

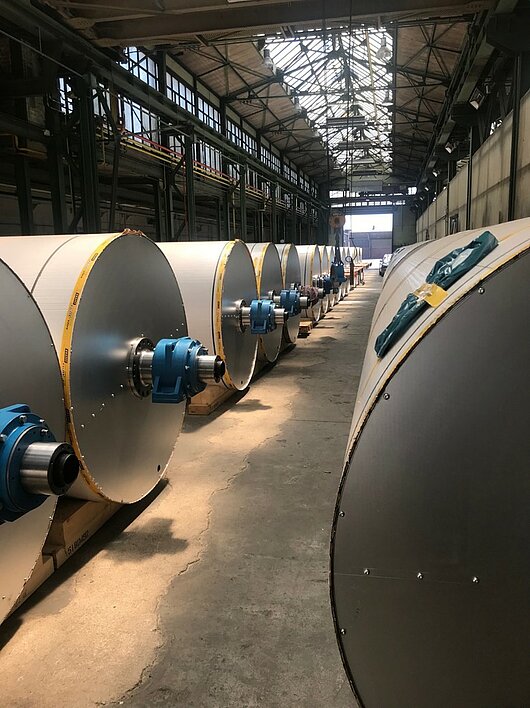

- In den letzten Jahren wurden ca. 300 Systeme in die USA geliefert bzw. beauftragt
- Bahnlängen bis 12.000 mm
- Dampfdruck bis 20 bar
- Gleichmäßige und geringere Wandstärken
- Homogene Temperaturverteilung
- Mehr Bahnbreite in bestehender Maschinenstuhlung
- Kein Dichtungsproblem weil Schweißkonstruktion
- Gezielte Optimierung des Durchmessers mit beliebigen „Zwischengrößen“
- Europäische PED/DGRL und US-ASME Standard und ML China Code
- #KSD-HTG (High-Temperature-Gradient). Diese Konstruktion erlaubt es, den Zylinder innerhalb von 30-45 Minuten auf über 180° C aufzuheizen

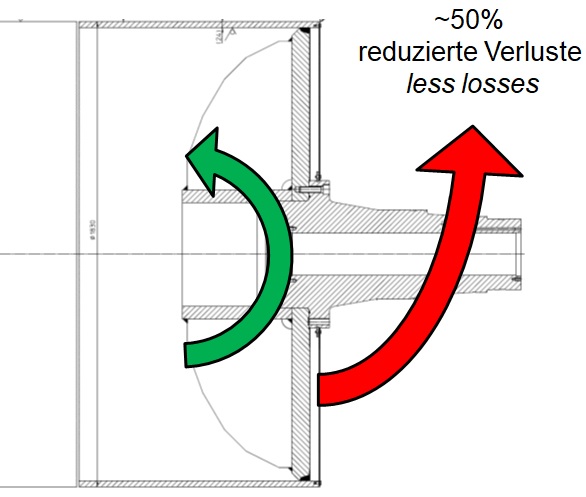

Die #ESD zum #KSD - Energy and Safety Device

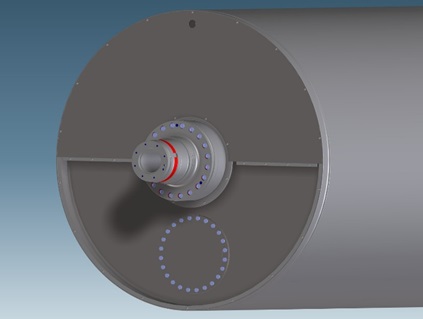

Der #KSD ist standardmäßig mit einer #ESD - Energy&Safety-Device ausgestattet.
Die Konstruktion war ursprünglich zur Erfüllung von Maschinenrichtlinien gedacht, wurde aber seit einigen Jahren gezielt zur Reduzierung der Abstrahlverluste an den Zylinderböden weiterentwickelt.
Ohne diese Abdeckung ist dieser Verlust über die Böden je nach Produkt und Geschwindigkeit mit mehreren 10 kg Dampf je Stunde und Zylinder anzusetzen. Und das ist teurer Hochdruckdampf.
Mit der #ESD reduzieren wir diese Verluste an den Zylinderstirnseiten signifikant. Die Energie des Hochdruckdampfes bleibt im Zylinder und fließt nicht in die Umhausung ab.
Können oder wollen Sie sich es noch sich leisten, mehrere 10kg-Dampf je Stunde und Zylinder zu verlieren?
Der #KSD - "Still the Greatest"
"... der Trockenzylinder, aus der #KSD Baureihe (KRAFFT Steel Dryer), der im April 2018 bei der Papierfabrik Palm in Wörth erfolgreich in Betrieb genommen wurde, war seinerzeit der größeste Stahltrockenzylinder der Welt. Er war damit die Vorlage für weitere Produkte, die zwischenzeit den #KSD an Ballenlänge übertroffen haben.
Aber: Der #KSD bei Palm in Wörth bleibt die Benchmark und ist "Still the Greattest, wenn auch nicht mehr "the biggest" ... "
Die Abmessungen des #KSD sind:
- Durchmesser 1.830 mm
- Ballenlänge 11.150 mm
- Konstruktionsgeschwindigkeit 1.800 m/min
